Caja hidráulica • Caja hidráulica de solo calefacción para sistema VRV
®
• HXHD-A
6

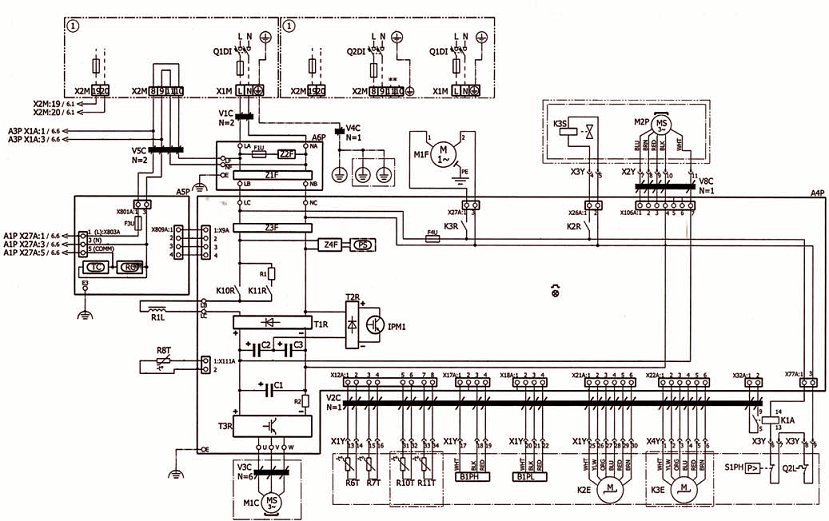

Diagramas de cableado
6 - 1
Diagramas de cableado para sistemas monofásicos
Compresor HXHD-A
Nº de pieza
Descripción
Nº de pieza
Descripción
Nº de pieza
Descripción
A1P
PCI principal
K1E-K3E
Válvula de expansión electrónica
R7T
Termistor líquido R134a
A2P
PCI de interfaz de usuario
K*R (A*P)
Relé de PCI
R8T
Termistor (aleta)
A3P
PCI de control
K1S
*
válvula de 3 vías
R9T
Termistor de agua de salida (refrigeración)
A4P
PCI de inverter
K2S
válvula de 3 vías
R10T
Termistor de líquido (refrigeración)
A5P
PCI QA
K3S
válvula de 2 vías
R11T
Termistor de aspiración (refrigeración)
A6P
PCI de filtro
K4S
#
válvula de 2 vías
RC (A*P)
Circuito receptor
A7P
*
PCI de E/S digital
M1C
Compresor
S1PH
Presostato de alta
A6P,A9P
*
PCI de demanda
M1F
Ventilador de refrigeración de caja de interruptores
S1S
#
Contacto de suministro eléctrico a tarifa reducida
A9P
PCI - varios inquilinos
M1P-M2P
Bomba de inverter CC
S3S
#
Punto de ajuste múltiple de entrada 1
A10P
*
PCI de termostato
PC (A11P)
*
Circuito de alimentación
S4S
#
Punto de ajuste múltiple de entrada 2
A11P
*
PCI del receptor
PHC1 (A7P)
*
Circuito de entrada del optoacoplador
SS1 (A1P)
Conmutador selector (emergencia)
B1PH
Sensor de alta presión
PS (A*P)
Alimentación de conmutación
SS1 (A2P)
Interruptor selector (maestro esclavo)
B1PL
Sensor de baja presión
Q1DI-Q2DI
#
Interruptor de pérdida a tierra
SS1 (A7P)
*
Interruptor selector
C1
Condensador de filtro
Q2L
Tubería de agua del protector térmico
TC (A*P)
Circuito de transmisor
C1-C3 (A4P)
Condensador de PCI
R1-R2 (A4P)
Resistencia
T1R-T2R (A*P)
Puente de diodos
DS1 A*P)
Conmutador DIP
R1L
Reactor
T3R
Módulo de alimentación eléctrica
F1U
Fusible (T, 3,2 A, 250 V)
R1H (A10P)
*
Sensor de humedad
V1C-V8C
Filtro de ruido (núcleo de ferrita)
F1U(A1P, A3P, A9P)
Fusible (T, 3,15 A, 250 V)
R1T (A10P)
*
Sensor de temperatura ambiente
X1M-X3M
Regleta de terminales
F1U (A6P)
Fusible (T, 6,3 A, 250 V)
R2T
*
T
ermistor del depósito de agua caliente sanitaria
x*M (A*P)
*
Regleta de terminales de PCI
F1U-F2U (A7P)
*
Fusible (5 A, 250 V)
R2T
*
Sensor exterior (suelo o ambiente)
X1Y-X4Y
Conector
F3U-F4U (A*P)
Fusible (T, 6,3 A, 250 V)
R3T
T
ermistor líquido R410a
Z1F-Z5F (A*P)
Filtro de ruido
HAP (A*P)
LED de PCI
R4T
T
ermistor de agua de retorno
IPM1
Módulo de alimentación integrado
R5T
T
ermistor de agua de salida (calefacción)
*
Se incluye en el kit opcional
K1A-K3A
Relé de interfaz
R6T
T
ermistor de descarga
#
Suministro en la obra
4TW59916-1B(1)
ALIMENTACIÓN ELÉCTRICA
(sólo para la instalación de suministro eléctrico normal)
1~50Hz 24V AC
Alimentación para varios inquilinos
(consulte el manual para obtener
información detallada)
1~50Hz 24V AC
Alimentación para varios inquilinos
(consulte el manual para obtener
información detallada)
1~50Hz 24V AC
alimentación eléctrica
1~50Hz 24V AC
Suministro eléctrico a tarifa normal
1~50Hz 24V AC
Suministro eléctrico a tarifa reducida
ALIMENTACIÓN ELÉCTRICA
(Solo para la instalación de suministro eléctrico a tarifa reducida)
Solo para unidades con función de refrigeración
Solo para unidades con
función de refrigeración
Solo para unidades con
función de refrigeración
HAP
**:
Retire los 2 puentes de cable de las posiciones 8-10 y 9-11 del terminal X2M 9-11.
Consulte la página 6 para la instalación del contacto de suministro eléctrico a tarifa
reducida. (consulte el manual de instalación)
