Caja hidráulica • Caja hidráulica de solo calefacción para sistema VRV
®
• HXHD-A
10
Rendimiento hidráulico
10 - 1
Unidad de caída de la presión estática
HXHD-A
3TW60669-1
unidad ESP sin válvula de 3 vías DHW
unidad ESP con válvula de 3 vías DHW
Nota:
En el caso de un depósito independiente, ESP disponible en el modo de agua
caliente sanitaria: a confi
rmar
1.
Las curvas ESP son la máxima curva ESP para diferentes
×
tipos
T (rpm de la bomba = 4.400
×
T = 5°C; rpm de la bomba = 4.000 para
×
T = 10°C).
La bomba del módulo interior se controla mediante inverter; se encarga de controlar que haya una
×
temperatura
fija entre la temperatura del agua de salida y de retorno.
2.
En caso de instalar un depósito de agua caliente sanitaria, habrá una caída de presión adicional en la válvula de tres vías (suministrada como accesorio con el depósito).
ESP: presión estática externa
Caudal: caudal de agua a través de la unidad
Atención:
1.
La selección de un flujo fuera de la curva puede provocar daños o averías en la unidad. Consulte también los límites del flujo de agua mínimos y máximos permitidos.
2.
La calidad del agua debe estar de acuerdo con la directiva europea EC 98/83 EC.

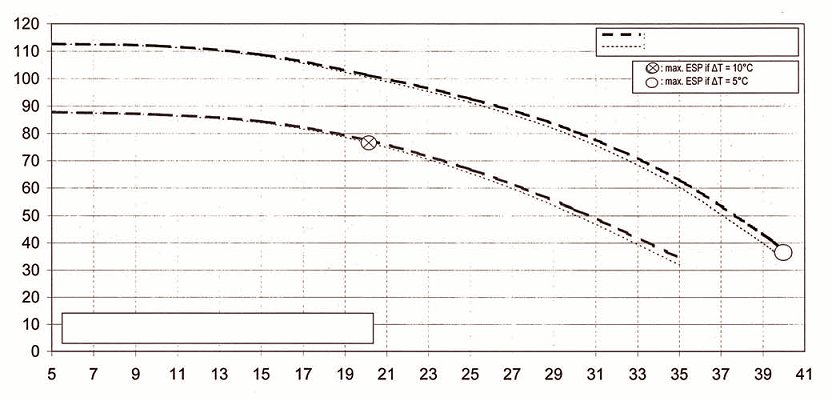

ESP
[
kPa
]
Caudal
[
l/min
]
(Calefacción)
(Calefacción)
