Sistemas VRV
®
• Caja hidráulica
13
•
Caja hidráulica • Caja hidráulica de solo calefacción para sistema VRV
®
• HXHD-A
8
Datos acústicos
8 - 2
Espectro de presión sonora
HXHD-A

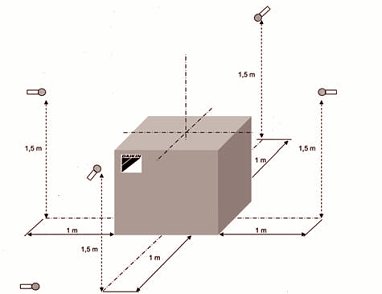

Posición de los micrófonos
Niveles de sonido
3TW59917-1A
NOTAS
-
Los datos anteriores son válidos en condiciones de campo libre, pues han sido recopilados en una
cámara semi-anenoica. Si el sonido se calcula bajo de instalación reales, el valor obtenido será superior
debido al ruido ambiental y a la reflexión acústica. Elija el lugar de instalación concienzudamente; no
coloque la unidad en un entorno sensible al ruido (p.ej. salón, dormitorio, etc, ...).
-
dBA = nivel de presión acústica ponderado en A (escala A de acuerdo con la norma IEC).
-
EW = Temperatura del agua de entrada - LW = Temperatura del agua de salida
-
Presión acústica de referencia de 0dB = 20
¬
Pa
-
El nivel de presión acústica del modo de sonido bajo n°2 y n°3 es inferior al del n°1
-
(*) No ocurre simultáneamente en todos los lados.
T
rasera
D
erecha
I
zquierda
= micrófono
D
elantera
Presión sonora [dBA]
HXHD
125
- 55/65° C
Parte delantera
Izquierda / Derecha / Parte trasera (*)
42
41
- 70/80° C
Parte delantera
Izquierda / Derecha / Parte trasera (*)
43
42
-
Agua de entrada/Agua de salida 55/65 °C - Modo Sonido bajo n°1
Delantera-Derecha (*)
38
